Erster Fall : (2022)

Ein Kaffeevollautomat von Tchibo Esperto Caffé  ließ nur die Heißwasserfunktion zu. Der Kaffee-Brühvorgang wurde nach dem Mahlen des Kaffees abgebrochen und das trockene Kaffeepulver in den Trester-Behälter geworfen.
Die Arbeitsgeräusche waren bis zum  Beginn des Brühvorgangs normal, dann wurde die Brüheinheit aber sofort zurückgefahren und es fand kein Wasserdurchsatz statt. Eine naheliegende Vermutung:  Der Mikrotaster/Endschalter zum Start des Brühvorgangs funktioniert nicht.

Nach der Demontage des Gehäuses durch Entfernen von 4 Schrauben an der Rückseite und nach hinten Ziehen der U-förmigen Seiten-Rückwand Kombination konnten keine inneren Leckstellen beobachtet werden. Um an den vorhandenen Mikrotaster zu gelangen musste das Mahlwerk ausgehakt  und die Abdeckkappe vom Lager des Brühfuß-Schlittens entfernt werden.

Hinter der Kappe lagen lose eine Messing-Lagerbuchse und ein Endstück mit zugehöriger Befestigungsschraube.

Beides wurde wieder so auf den freiliegenden Stutzen der Schlittenführung befestigt, das in linker Endlage der zugehörige Mikrotaster betätigt wird. Dabei war der federnd bewegliche Teil der Befestigungskappe in Richtung des Mikrotasters auszurichten.

Nach Montage der Abdeckplatte und des Mahlwerks konnte ein erfolgreicher Testbrühvorgang realisiert werden.
Die komplett montierte Maschine bereitet wieder leckeren Kaffee zu!

drwm©2022

Zweiter Fall : (2025) Tchibo Typ 366580

Bei der zweiten Maschine wurde nach dem Mahlen der Bohnen der Ablauf normal durchgeführt, jedoch lief nur Wasser aus dem Kaffeeauslauf und danach gelangte das Mahlgut fast trocken in den Tresterbehälter.

Als Ursache wurde nach Inspektion der wasserführenden Teile das Magnetventil für den Heißwasserbezug als Ursache gefunden.

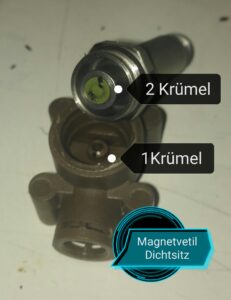

Im Ventilsitz hatten sich Krümel zwischen die Gummi-Dichtfläche und die konische Durchflussöffnung gelegt. Dadurch war das Ventil ständig geöffnet und die Pumpe brachte das Wasser direkt zum Auslauf statt es durch die Brüheinheit zu drücken.

Zur Demontage des  Ventils musste der Boiler durch Linksdrehung um ca. 45° aus dem Gehäuse gelöst werden. Dafür muss links eine als Drehsperre funktionierende Haltenase vorsichtig aus der Gehäuse-Vorderwand gedrückt werden. Für eine bessere Handhabung  ist  die Demontage der Schlauchanschlüsse des Boilers angeraten. Danach kann nach einem Handy-Foto vom Montagezustand  des Ventils die Halteschraube am Magnetventil gelöst und dieses nach oben entnommen werden. Durch Entfernen der beiden Abschlussschläuche und der Elektroanschlüsse kann das Ventil vollkommen entnommen und dann revidiert werden.

Nach der Reinigung und Wiedermontage des Ventils werden die Schlauch- und Elektroanschlüsse wieder angebracht und das Ventil an der vorherigen Stelle montiert. Anschließend wird der Boiler wieder in Position gebracht. Die vorher eventuell abgenommenen Schlauchverbindungen wieder montieren.

Anschließend mit Wasser, Bohnen, eingesetztem Tresterbehälter und angehaltener Brühgruppenplatte unter Stromanschluss einen Testlauf ohne komplettes Gehäuse starten. Nach erfolgreichem Test Alles entnehmen und das Gehäuse komplettieren.

Viel Erfolg mit dieser Anleitung.

drwm©2025
