Grundig Synthesizer-FM-Tuner T301 ohne Funktion

Kommentar hinterlassen

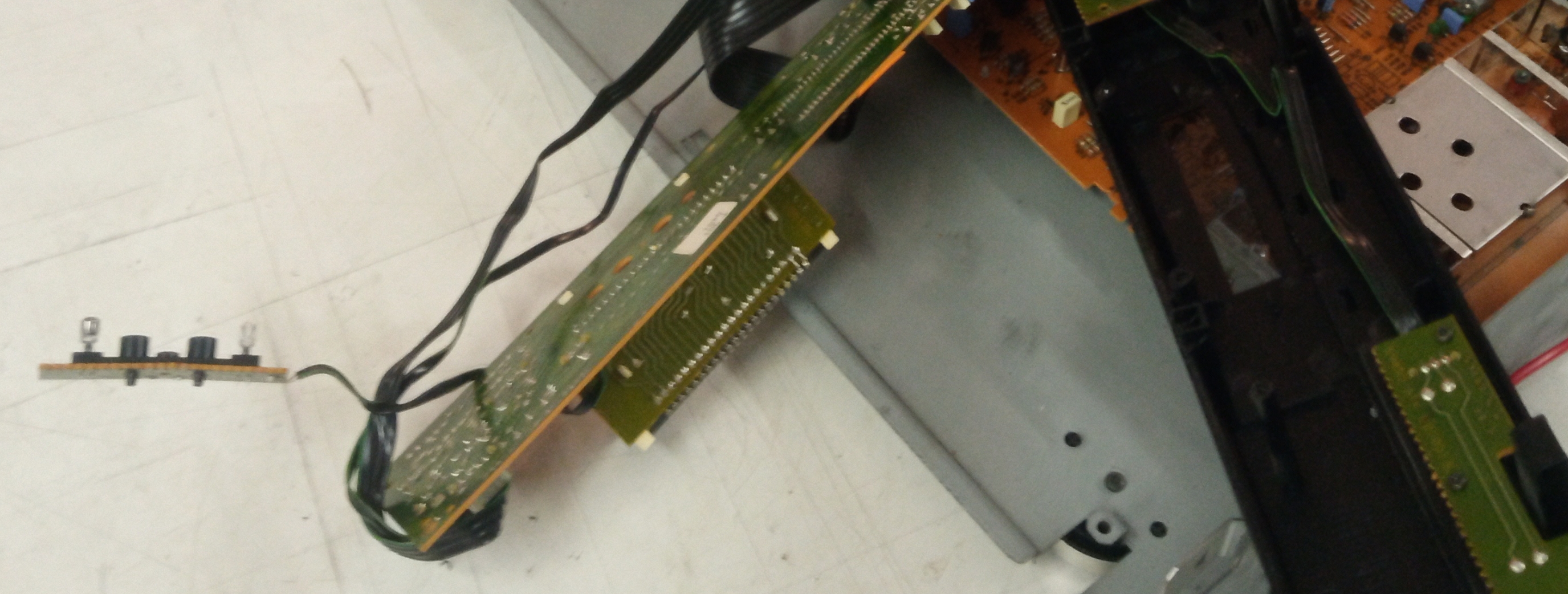

Ein zur Reparatur eingereichter Tuner zeigte keine Reaktion auf die Powertaste. Die Kontrolle der Spannungsversorgung zeigte keine Auffälligkeiten . Bei der Messung der Spannungswerte an einzelnen Baugruppen zeigte sich, das bei der Beleuchtung des Displaybausteins ( VFD-Anzeige =Vakuum-Fluoreszenzanzeige) eine Unterbrechung vorlag. Nach Ausbau der kleinen Zusatzplatine hinter dem VFD wurden zwei durchgebrannte Miniglühlampen festgestellt.  (Lämpchen im Bild links)

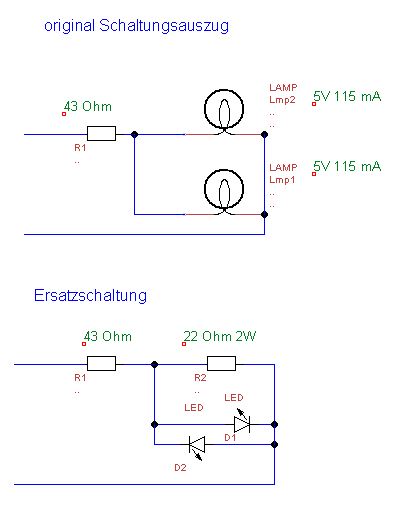

Aus dem Service-Manual konnte der Typ der zwei Lampen mit 5V 115mA bestimmt werden.  (es sind 2 Lampen 5V 115mA parallel geschaltet und in Reihe mit einem 43 Ohm Widerstand auf der Miniplatine untergebracht)
Aus früheren Internetrecherchen war bekannt, das in den zurückliegenden Jahrzehnten bei VFD-Display’s häufig die Beleuchtungslampen als Serienschaltung mit der VFD-Heizung verbaut wurden. Wenn die Lampen durchbrennen  fließt kein Heizstrom mehr und die Schutzschaltung (Protection Mode) des Netzteils unterbindet jede Funktion.

Zitat einer ki-Antwort

„Wenn Ihr Grundig T301 Tuner nach dem Durchbrennen der Displaybeleuchtung komplett den Dienst verweigert, liegt das an einer Unterbrechung des Stromkreises im Netzteil. Bei vielen HiFi-Geräten dieser Generation (häufig baugleich mit Systemkomponenten von Marantz oder Philips) sind die Glühlampen der Hintergrundbeleuchtung in Reihe geschaltet oder dienen als Teil eines Spannungsteilers für die Steuerungselektronik. Brennen sie durch, zieht das Gerät keine richtige Last mehr oder unterbricht den Strompfad, wodurch die Schutzschaltung oder der Mikroprozessor das Einschalten blockiert.“

Es wurden passende Ersatzlampen mit radialer Drahtkontaktierung bestellt.

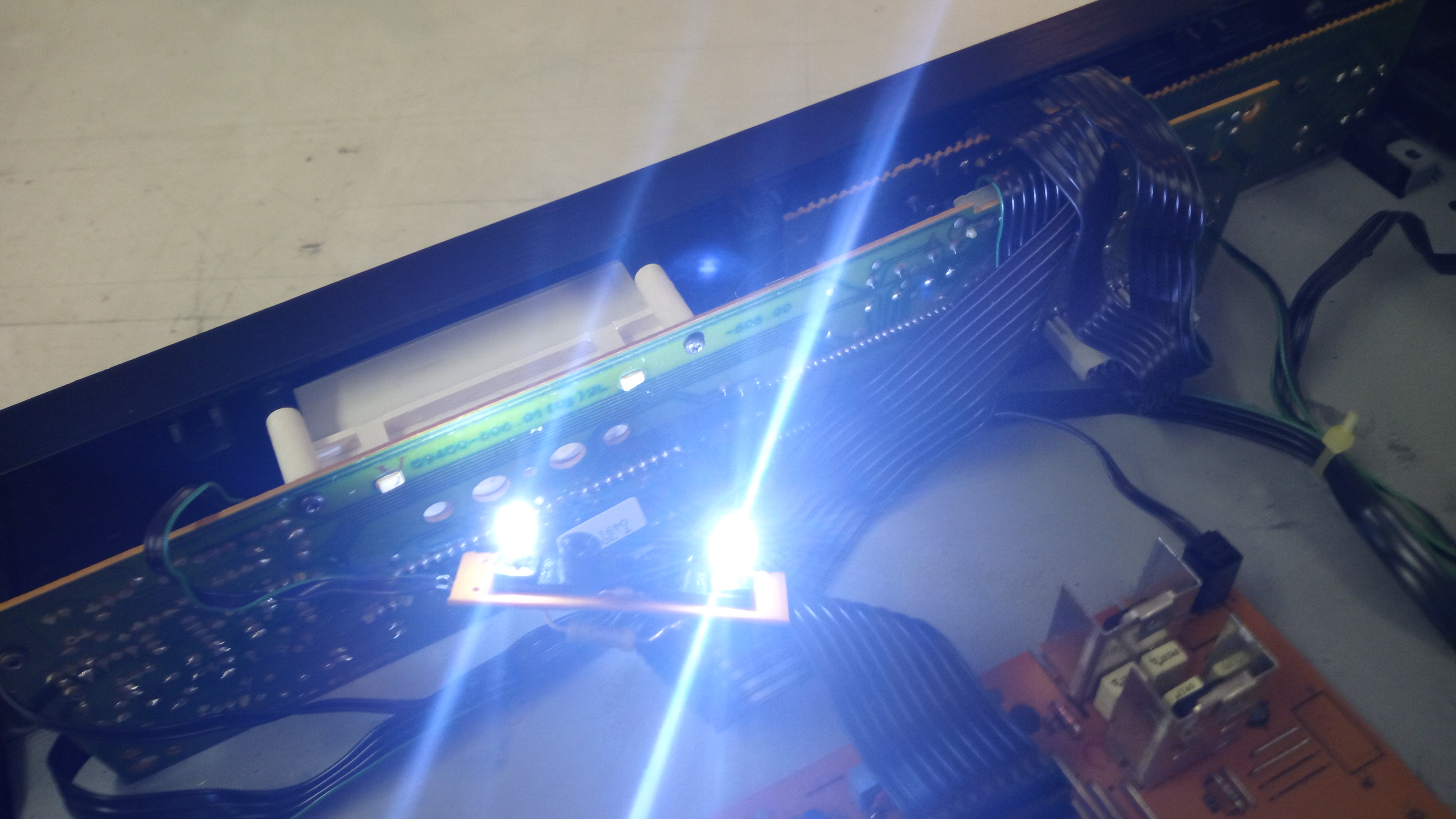

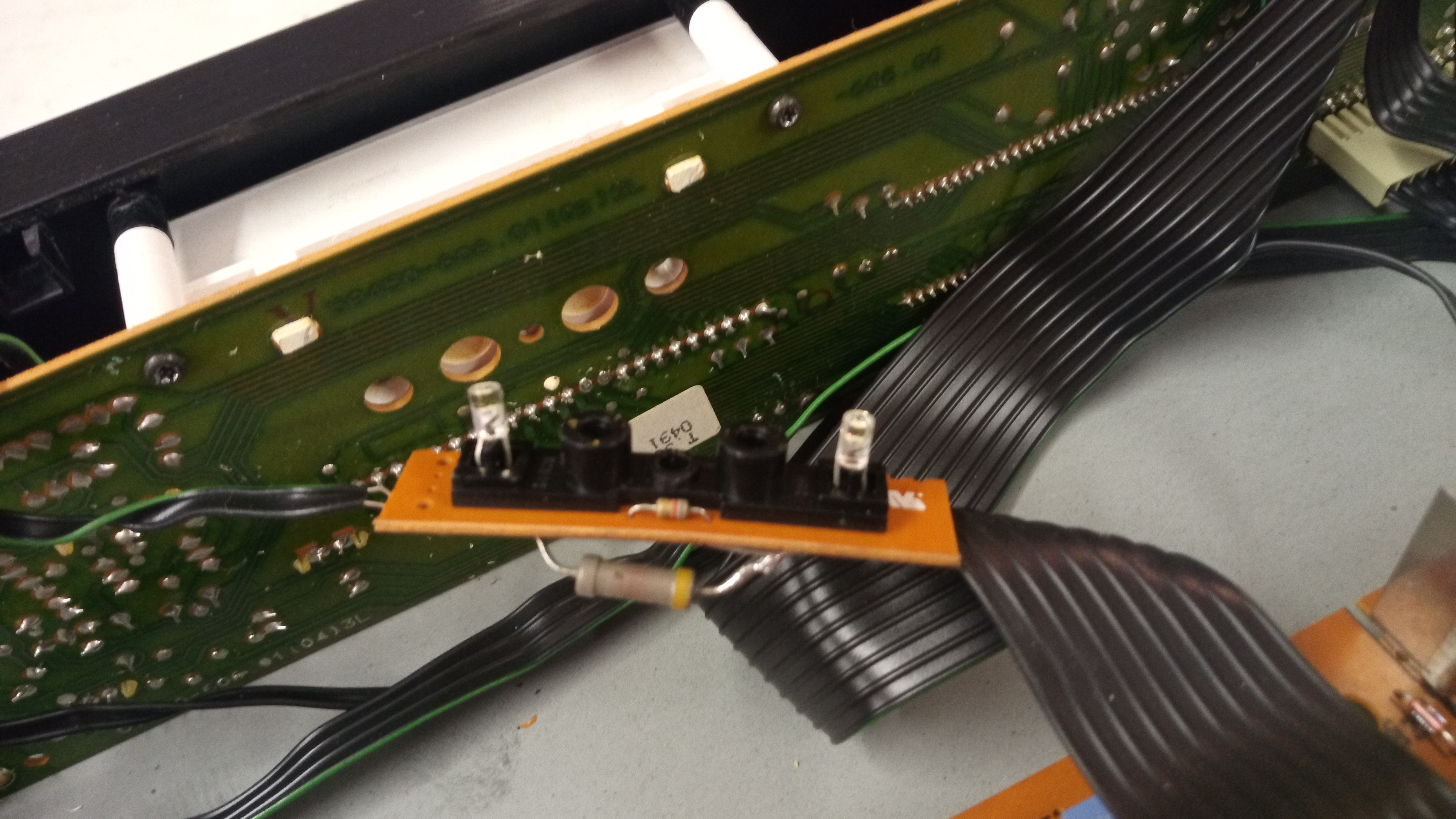

Als Reparaturoption wurde der Ersatz durch zwei LED mit einem passenden  parallel geschaltetem Widerstand von 22 Ohm realisiert.





Der Tuner funktioniert wieder.
